【工作原理】

液压传动是利用液体压力来传递动力和进行控制的一种传动方式.液压装置是由液压泵，液压缸(液压马达等执行机构)，液压控制阀和液压辅助元件

液压泵:将机械能转换成液压能的转化装置.

液压缸(液压马达等执行机构):将液压能转化为机械能

控制阀:控制液压油的流量，流向，压力，液压执行机构的工作顺序等及保护液压回路稳固的作用.讲得通俗一点是控制和调节液压介质的流向，压力和流量.从而控制执行机构的运动方向，输出的力或力矩.运动速度.动作顺序，以及限制和调节液压系统的工作压力，防止过载等作用(如单向阀，换向阀，溢流阀，减压阀，顺序阀，节流阀.调速阀等)

辅助元件:1、油箱:用来储油，散热.分离油中空气和杂质作用2、油管及油管接头3、滤油器4、压力表5、密封元件

【油压机款式】

按结构形式分类

主要分为:四柱式油压机(四柱二板、四柱三板)、双柱式油压机、单柱式油压机(C形结构)、框架式油压机等。

按用途分类

主要分为金属成型油压机、折弯油压机、拉伸油压机、冲裁油压机、粉末(金属，非金属)成型油压机、压装油压机、挤压油压机， 挤压成型等。

可根据客户要求非标订制

【油压机结构】

油压机由主机、动力机构、电气装置三大结构组成

油压机主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环

规格	FT105D-3T	FT105D-5T	FT105D-10T	FT105D-15T	FT105D-20T	FT105D-30T	FT105D-50T
理论出力	3T	5T	10T	15T	20T	30T	50T
行程范围	200mm	200mm	200mm	200mm	200mm	200mm	200mm
工作高度	250mm	250mm	250mm	250mm	300mm	350mm	350mm
工作台面积	300*225mm	300*225mm	300*225mm	400*300mm	400*300mm	500*400mm	500*400mm
活动板面积	300*225mm	300*225mm	300*225mm	400*300mm	400*300mm	500*400mm	500*400mm
油缸下压速度	150mm/sec	150mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec
油缸上升速度	150mm/sec	150mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec
操作压力	6Mpa	6.3Mpa	13Mpa	9.5Mpa	13Mpa	17Mpa	16Mpa
电源	AC380V三相	AC380V三相	AC380V三相	AC380V三相	AC380V三相	AC380V三相	AC380V三相
马达功率	2HP(1.5kw)	3HP(2.2kw)	5HP(3.7kw)	5HP(3.7kw)	5HP(3.7kw)	7.5HP(5.5kw)	7. 5HP(5.5kw)
操作种类	手动/自动	手动/自动	手动/自动	手动/自动	手动/自动	手动/自动	手动/自动
操作方式	双手操作	双手操作	双手操作	双手操作	双手操作	双手操作	双手操作
油容量	50L	60L	80L	100L	120L	150L	150L
本机重量	约220Kg	约250Kg	约300Kg	约500Kg	约800Kg	约1000Kg	约1200Kg

【维护保养】

1、工作中随时注意油位高度和温升，一般油液的工作温度在30-60℃较合理，异常升温时应停机检查;(使用前需加好液压油)；

2、经常保持液压油清洁，加油补油时要经过过滤，不要与其他液体混用，新设备使用三个月应更换新液压油,以后应每隔半年或一年更换一次。如在高温.高湿.高灰尘地方连续工作的，需要缩短换油周期。(建议用油：46#液压油)；

3、设备若长时间不用，应将各调节旋钮全部放松，防止弹簧産生变型而影响元件之性能；

4、设备不能长时间超负荷工作，本机压力为3吨(油表上的压力不能超过180 kgf/ cm2；

5、开机前应检查机的电路，油路是否有渗漏现象，关机时应对机床加油润滑及擦洗清洁机床

6.必须有专人工作，闲人勿动，操作者须熟知操作要领，设备须按时保养维护，保证机器旁边必须有人，平时必须做到人离机停。

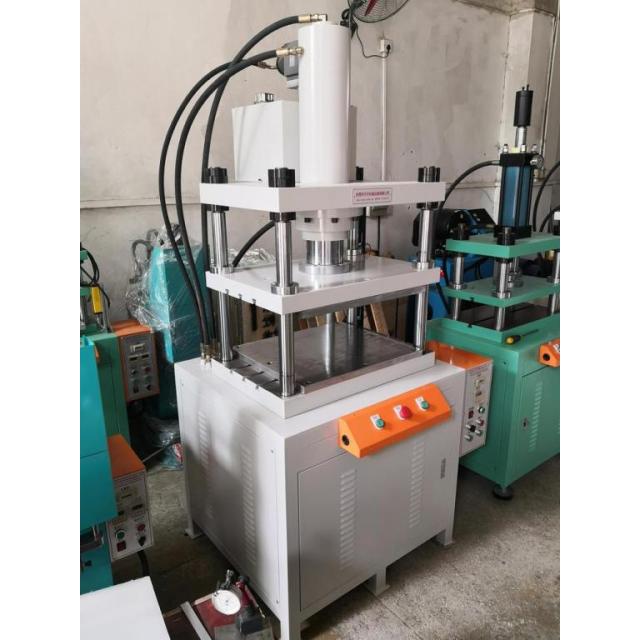

产品名称：30吨压铸件冲边机镁合金铝制品冲边机

产品类别：机械及行业设备/液压机械及部件
