规格	FT105D-3T	FT105D-5T	FT105D-10T	FT105D-15T	FT105D-20T	FT105D-30T	FT105D-50T
理论出力	3T	5T	10T	15T	20T	30T	50T
行程范围	200mm	200mm	200mm	200mm	200mm	200mm	200mm
工作高度	250mm	250mm	250mm	250mm	300mm	350mm	350mm
工作台面积	300*225mm	300*225mm	300*225mm	400*300mm	400*300mm	500*400mm	500*400mm
活动板面积	300*225mm	300*225mm	300*225mm	400*300mm	400*300mm	500*400mm	500*400mm
油缸下压速度	150mm/sec	150mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec
油缸上升速度	150mm/sec	150mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec
操作压力	6Mpa	6.3Mpa	13Mpa	9.5Mpa	13Mpa	17Mpa	16Mpa
电源	AC380V三相	AC380V三相	AC380V三相	AC380V三相	AC380V三相	AC380V三相	AC380V三相
马达功率	2HP(1.5kw)	3HP(2.2kw)	5HP(3.7kw)	5HP(3.7kw)	5HP(3.7kw)	7.5HP(5.5kw)	7. 5HP(5.5kw)
操作种类	手动/自动	手动/自动	手动/自动	手动/自动	手动/自动	手动/自动	手动/自动
操作方式	双手操作	双手操作	双手操作	双手操作	双手操作	双手操作	双手操作
油容量	50L	60L	80L	100L	120L	150L	150L
本机重量	约220Kg	约250Kg	约300Kg	约500Kg	约800Kg	约1000Kg	约1200Kg

规格	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)
FT105D-3T	1500	870	250	830	600	730	100
FT105D-5T	1500	870	250	840	600	730	100
FT105D-10T	1500	870	250	850	600	730	100
FT105D-15T	1700	870	250	850	600	730	150
FT105D-20T	1700	870	300	860	600	730	150
FT105D-30T	1900	1000	350	870	700	830	150
FT105D-50T	2100	1000	350	900	700	830	150

参数：
1）5吨四柱三板发热鼓包机该机采用四柱三板，上下板发热控制，大出力5吨，行程150MM，行程可调50MM，工作高度为250MM,有效工作面积500*300MM。
2）油压系统采用时间控制，出力可以根据产品需要进行压力调整。
3）5吨四柱三板发热鼓包机光电保护。机器为双手启动按钮，设有紧急按钮及上下模点动运行按钮，方便模具安装及校正。
4）5吨四柱三板发热鼓包机该机分为手动/自动两种操作，启动机器：在手动状态下按上下按钮，机器点动上下运动可以产品试压，以达到产品要求。在自动状态下双手按下启动按钮机器快速下压，下压至产品到达设定的时间后机器快速回升后停止，一周动作完成。

主要配置名称、品牌及数量：

液压系统部分 电控系统部分

序号品名备注序号品名备注

1 马达 群策 1 继电器 欣灵

2 油泵 东村 2 空气开关 天正

3 电磁阀 金海 3 交流接触器 士林

4 油缸 韦品达 4 过载保护器 士林

5 压力表 太进 5 保险 士林

6 油表 太进 6 计数器 TENGLONG

7 油面计 太进 7 计时器 正泰

8 加油口 太进 8 按钮开关 一佳

9 滤油网 太进 9 急停开关 一佳

10 油封 NOK 10 光电护手 更豪

备注：以上配置会因着液压机的具体要求有略微的调整.

【油压机细节】

1.该系列液压机床以1-14MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过8.5KW；

2.该系列设备以液体作为介质来传递能量,效率高,保压时间可在0-24小内自由调整；

3.设备待机时噪音比同类产品要小很多；

4.上下工作面装有热处理后的发热板,开有通用的T型槽固定模具,采用智能温控器PID控制.精度高,温度误差±1℃以内；

5.采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.08MM以下；

6.采用可调式定位油缸，下死点定位精度高，重复精度达到0.01mm以下保证压印深度；

7.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置；

8.主轴的下降速度为88MM/S；

9.压力、压制行程、保压时间、闭合高度客户均可自行调整，方便操作；

10.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动，该系列机型重量不超过450KG. 11.该系列液压机械出力范围有3-50tf. 可选；(1tf=1000kgf=9.8KN),也可按客户需求定做.

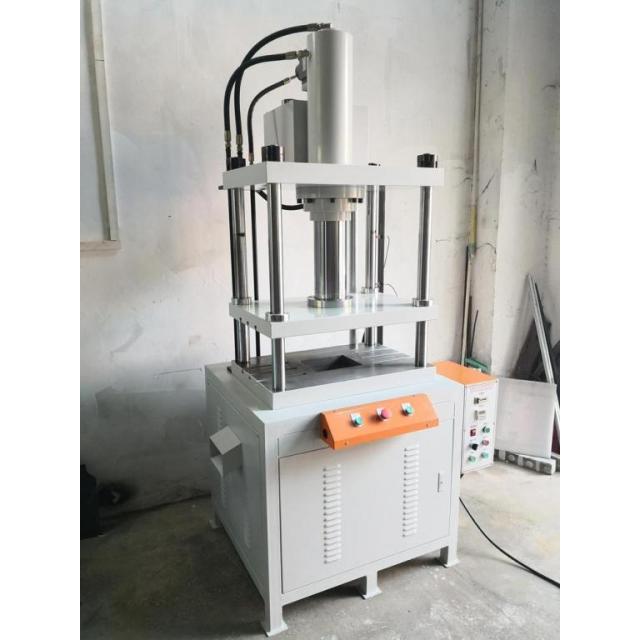

产品名称：30吨四柱冲压机快速液压机油压机

产品类别：机械及行业设备/液压机械及部件
